Technische Beschreibung
Wandgehäuse bis IP69 in individueller Ausführung

Konstruktionsbeispiel

Konstruktionsbeispiel IP69k Download:

  PDF Technische Beschreibung Wandgehäuse IP69 individuelle Ausführung

Anfrage an  info@steeldesign.de

Telefonische Beratung
0800 2646000


Stellen Sie sich Ihr individuelles Gehäuse zusammen. Sollten Sie zusätzliche Spezifikationen benötigen, die hier nicht aufgeführt sind: rufen Sie uns an, wir beraten Sie ausführlich über alle Konstruktions- und Produktionsmöglichkeiten.


Bauart

Bauart

Basiskonstruktion mit Korpus, Tür und Edelstahlscharnier. Ihr Vorteil bei Wandgehäusen von STEELDESIGN sind überzeugende technische Details:

  • IP 69 zertifiziertes Dichtungssystem
  • Gehäusegeometrie
  • Individuelle Ausstattung
  • Freie Wahl der Gehäusegröße


Schutzart IP69


Material

Material

  • Edelstahl 1.4301, AISI 304
  • Edelstahl 1.4404, AISI 316L (V4A)
  • Edelstahl 1.4571, AISI 316Ti (V4A)
  • Weiteres Material auf Nachfrage

Materialstärke

Materialstärke

  • Die Materialstärke ist 2 mm

Temperaturbereiche

Temperaturbereiche

  • -40˚C bis +120˚C

Prüfungen und Zertifikate

Prüfungen und Zertifikate

  • Schutzartprüfung IP69

Tür und Aufbau

Tür und Aufbau

  • Türanschlag rechts
  • Türanschlag links
  • Mehrtürig
  • Mittelsteg fest
  • Türverstärkung im Lieferumfang bei Einbau von 180° Scharnieren


Für die einzelnen Aufbauten gibt es entsprechendes Zubehör

  • Auflaufnase für die Tür
  • Gasdruckfeder
  • Türaufsteller
  • Klappenaufsteller
  • Erdungsband
  • Weiteres Zubehör kann nach Anfrage gefertigt werden

Schließung IP69K

Schließung IP69

Wir bieten unsere Wandgehäuse mit einer Vielzahl an verschiedenen Verschlussmöglichkeiten an.

Vorreiberschließung aus:

  • Edelstahl
  • Zinkdruckguss
  • Verchromt


Diese entsprechenden Vorreiber haben einen Doppelbart von 3mm, einen Vierkant, einen Dreikant oder einen Schließzylinder.





Scharnierung

Scharnierung

  • Unsere Wandgehäuse werden mit Edelstahlscharnieren, Öffnungswinkel 180° geliefert

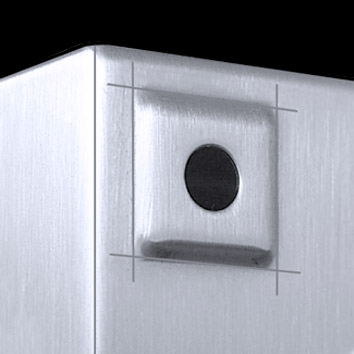

Wandbefestigung


Lochbild

Einbauten/ Zubehör

Ihre Gehäuselösungen können nach Ihren Wünschen individuell vorgefertigt und bestückt werden:

  • Montageplatte
  • Reihenklemmen
  • Flanschplatte
  • Sichtfenster
  • Aufsatzfenster
  • Wandlaschen-Set
  • Kabelverschraubung
  • Kranösen
  • Regendach
  • Zubehörteile aus Edelstahl.

Desweiteren können je nach Kundenanforderung die Gehäuse mit Lochbildern und Ausschnitten geliefert werden.

Erdung gemäß VDE 0660

Erdung gemäß VDE 0660

  • Erdungsset M6x16
  • DIN EN 60439-1:1994

Dichtung

Dichtung je nach Einsatzgebiet

  • Neoprendichtung 6x20 mm
  • Silikondichtung 6x20 mm
  • Silikondichtung 8x20 mm
  • EMV
  • Weiteres Dichtungsmaterial auf Anfrage

Individuelle Oberflächen

Individuelle Oberflächen lieferbar

  • Geschliffen Korn 240 oder 320
  • Pulverbeschichtung
  • Satiniert
  • Glasperlen-gestrahlt
  • CleanLine Nano-Beschichtung (mehr Informationen hier »)
  • Laserbeschriftung
  • Prägung
  • Siebdruck
  • Gravur
  • Weitere Oberflächen auf Anfrage



Download

  PDF Technische Beschreibung Wandgehäuse IP69 individuelle Ausführung
