Technische Beschreibung

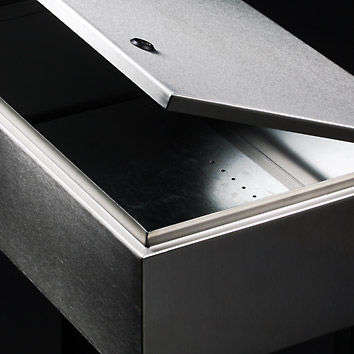

Wandgehäuse bis IP69K in Standardausführung

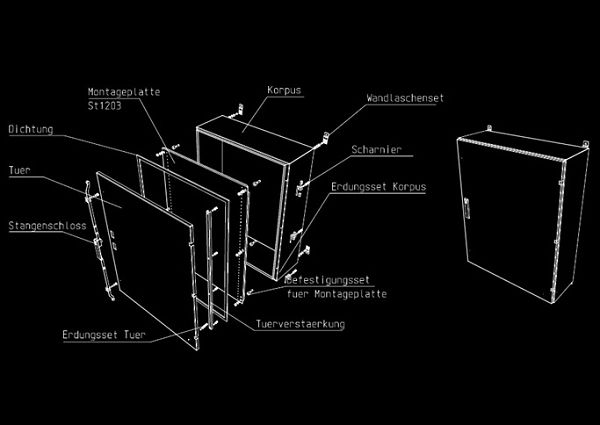

Konstruktionsbeispiel eines Standard-Wandgehäuses aus Edelstahl

Konstruktionsbeispiel IP69k Download:



Wandgehäuse IP69K in Standardausführung.pdf
Lieferprogramm Wandgehäuse bis IP69K.pdf

Anfrage an  info@steeldesign.de

Telefonische Beratung
0800 2646000




Bauart

Bauart

Basiskonstruktion mit Korpus, Tür und Edelstahlscharnier. Ihr Vorteil bei Wandgehäusen von STEELDESIGN sind überzeugende technische Details:

  • IP69K zertifiziertes Dichtungssystem
  • IP69K angepasste Spezialkantungen
  • Gehäusegeometrie



Schutzart IP69K


Material

Material

  • Edelstahl 1.4301, AISI 304
  • Edelstahl 1.4404, AISI 316L (V4A)
  • Edelstahl 1.4571, AISI 316Ti (V4A)

Materialstärke

Materialstärke

  • Ausführung der Gehäusegrößen immer 2mm
    BL-WG 1215 (HxBxT) 180x240x150mm / t=2,0mm
    BL-WG 14104 (HxBxT) 1400x1000x400mm / t=2,0mm

Temperaturbereiche

Temperaturbereiche

  • -20˚C bis +90˚C

Prüfungen und Zertifikate

Prüfungen und Zertifikate

  • Schutzartprüfung IP69K


Tür und Aufbau

Tür und Aufbau

  • Türanschlag rechts
  • Türanschlag links
  • Mehrtürig
  • Mittelsteg fest
  • Türverstärkung im Lieferumfang bei Einbau von 180°  Scharnieren

Schließung

Schließung

  • DIN Doppelbart-Vorreiber 3 mm
  • Schlossgehäuse Zinkdruckguss, schwarz
  • Vorreiberzunge verzinkt

  • < 600mm Höhe: 1 Stück
  • > 600mm Höhe: 2 Stück
  • > 800mm Breite: 3 Stück
  • > 1000mm Höhe: 5 Stück

Scharnierung

Scharnierung

  • Unsere Wandgehäuse werden mit Edelstahlscharnieren, Öffnungswinkel 180° geliefert

Erdung gemäß VDE 0660

Erdung gemäß VDE 0660

  • Erdungsset M6x16
  • DIN EN 60439-1:1994

Dichtung

Dichtung

  • Neoprendichtung 6x20 mm
  • Silikondichtung 6x20 mm
  • Silikondichtung 8x20 mm

Montageplatte

Montageplatte

  • Stahlblech verzinkt
  • < 1000 mm längste Seite: 2 mm Materialstärke
  • > 1000 mm längste Seite: 3 mm Materialstärke

Oberfläche

Oberfläche

  • Geschliffen Korn 240


Wandgehäuse in Standardausführung in IP69K mit individuellen Abmessungen können Sie jetzt online kalkulieren unter www.gehäusekalkulator.de
