Technische Beschreibung
Klemmenkästen IP66 bis IP68 in Standardausführung

Konstruktionsbeispiel

Konstruktionsbeispiel Download



Klemmenkästen bis IP68 in Standardausführung.pdf

PDF Lieferprogramm Klemmenkästen Standardausführung bis IP68

Anfrage an  info@steeldesign.de

Telefonische Beratung
0800 2646000




Bauart

Bauart

Basiskonstruktion mit Korpus und Deckel. Ihr Vorteil bei Klemmenkästen von STEELDESIGN ist ein einzigartiges, zum Teil patentiertes Dichtungskonzept:

  • Gehäusegeometrie, Zusammenspiel zwischen Korpus, Deckel und Dichtungssystem
  • Aufgeschweißte Multifunktionsmuttern mit Selbstzentrierungssystem
  • Individuelle Ausstattung


Schutzart IP68

  • Infos zu allen Schutzartklassen hier »

Material

Material

  • Edelstahl 1.4301, AISI 304
  • Edelstahl 1.4404, AISI 316L (V4A)
  • Edelstahl 1.4571, AISI 316Ti (V4A)

Materialstärke

Materialstärke

  • Die Materialstärke ist 1,25 mm
    BL-KK 101006 (HxBxT) 100x100x60mm / t=1,25mm
    BL-KK 406016 (HxBxT) 400x600x160mm / t=1,25mm

Temperaturbereiche

Temperaturbereiche

  • -40˚C bis +120˚C

Prüfungen und Zertifikate

Prüfungen und Zertifikate

  • Schutzartprüfung IP66 bis IP68
  • PDF Download hier »

Konstruktionsmerkmale

Konstruktionsmerkmale

  • Der Deckel liegt 2 mm nach innen versetzt auf dem Korpus auf
  • IP68: Schutz gegen Eindringen von Wasser / Staub, Messerkantenabdichtung für alle Gehäusegrößen

Schließung


Schließung

Schließung

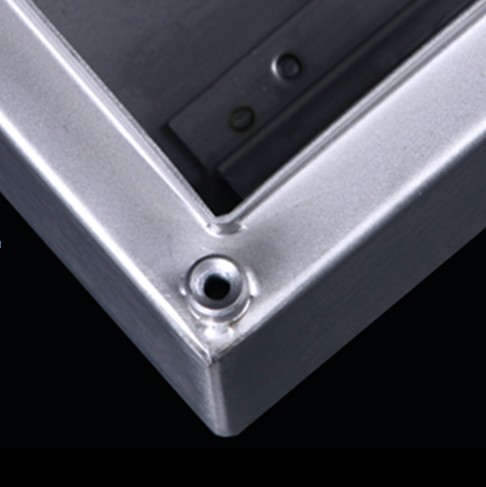

  • Aufgeschweißte Multifunktionsmuttern mit Selbstzentrierungssystem
  • Verschraubung mit Senkschrauben und Kegeleinführung, welche außerhalb des Dichtungsraumes angebracht sind


Optional:

  • Zusätzliches Edelstahlscharnier
  • Schließung erfolgt dennoch über die Verschraubung

Wandbefestigung

Wandbefestigung

  • IP66: Befestigungsbohrung Durchmesser 7 mm
  • IP67 / IP68: Gehäuse ohne Befestigungsbohrung


Optional:

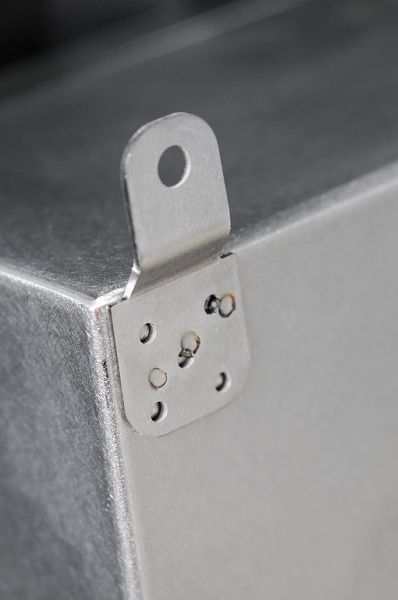

  • Befestigung erfolgt über angeschweißte Wandlaschen mit Befestigungsbohrung (Bitte bei Bestellung angeben)

Erdung gemäß VDE



Erdung gemäß VDE

  • M6x12 mm
  • DIN EN 60439-1:1994


Dichtung

Dichtung

  • Silikondichtung 7x10 mm

Montage/ Zubehör

Montage/ Zubehör

  • Angeschweißter Montagewinkel aus Edelstahl

Oberfläche

Oberfläche

  • Geschliffen Korn 240


Klemmenkästen in Standardausführung in IP68 mit individuellen Abmessungen können Sie jetzt online kalkulieren unter www.gehäusekalkulator.de.


Download:

 Klemmenkästen bis IP68 in Standardausführung.pdf
 PDF Lieferprogramm Klemmenkästen Standardausführung bis IP68
