Technische Beschreibung
BDE / Panel PC   IP66

BDE und Panel PC Gehäuse sind in IP66, IP69 und Hygienic Design, je nach Kundenanforderung, lieferbar.

Wir entwickeln gemäß den Anforderungen unserer Kunden, genau die BDE / Panel PC Lösung, die für den jeweiligen Anwendungsfall benötigt werden.

Durch die Kombination verschiedener Bauarttechnologien, kombiniert mit unseren IP-Schutz Technologien, ergeben sich individuelle Kundenlösungen.

Konstruktionsbeispiel einer Panel PC Lösung

Bauart

BDE

Basiskonstruktion mit Korpus, Tür und Edelstahlscharnier. Ihr Vorteil bei BDE / Panel PCs von STEELDESIGN sind überzeugende technische Details:

  • IP66 zertifiziertes Dichtungssystem
  • IP69K zertifiziertes Dichtungssystem
  • Hygienic Design Dichtungssystem
  • Gehäusegeometrie sowie Zubehör
  • Komplettsystem lieferbar, (Tragarmsystem, Standsystem, Tastaturgehehäuse sowie Kabeleinführungssystem )



Schutzart IP66

  • Infos zu allen Schutzartklassen hier »

Materialarten

Material

  • Edelstahl 1.4301, AISI 304
  • Edelstahl 1.4404, AISI 316L (V4A)
  • Edelstahl 1.4571, AISI 316Ti (V4A)
  • Weiteres Material auf Nachfrage

Materialstärke

Materialstärke

  • Je nach Kundenanforderung sowie gewünschter Gehäusegröße zwischen 1,25 mm und 3 mm

Temperaturbereich

Temperaturbereiche

  • -40°C bis +120°C

Prüfungen und Zertifikate

Prüfungen und Zertifikate

  • Schutzartprüfung IP66

Tür und Aufbau

Tür und Aufbau

  • Türanschlag rechts
  • Türanschlag links


Für die einzelnen Aufbauten gibt es entsprechendes Zubehör

  • Auflaufnase für die Tür
  • Gasdruckfeder
  • Türaufsteller
  • Klappenaufsteller
  • Erdungsband
  • Weiteres Zubehör kann nach Anfrage gefertigt werden

Schließung IP66

Schließung IP66

Wir bieten unsere Wandgehäuse mit einer Vielzahl an verschiedenen Verschlussmöglichkeiten an.

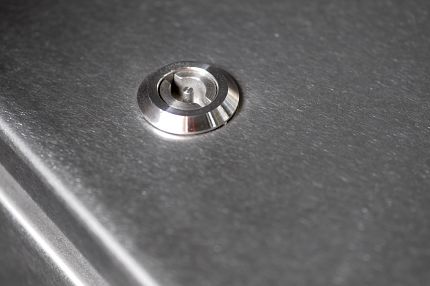

Vorreiberschließung aus:


Diese entsprechenden Vorreiber haben beispielsweise einen Doppelbart von 3mm, einen Vierkant, einen Dreikant oder einen Schließzylinder.

Scharnierung

Scharnierung

Unsere Wandgehäuse können wahlweise mit verschiedenen Arten von Scharnieren geliefert werden:

  • Unter der Türkontur innenliegende Edelstahlscharniere, die Tür hat einen Öffnungswinkel von 130°
  • Alternativ gibt es in der Türkontur liegende Edelstahlscharniere, Öffnungswinkel 180°
  • Patentiertes Hebe-Senk Scharnier, das für eine optimale Flächenpressung auf die Hygienedichtung sorgt

Einbauten/ Zubehör


Einbauten/ Zubehör

Ihre Gehäuselösungen können nach Ihren Wünschen individuell vorgefertigt und bestückt werden:

  • Tragarmsystem
  • Standsystem
  • Tastaturgehehäuse
  • Kabeleinführungssystem
  • Montageplatte
  • Reihenklemmen
  • Flanschplatte
  • Sichtfenster
  • Aufsatzfenster
  • Wandlaschen-Set
  • Kabelverschraubung
  • Regendach
  • Zubehörteile aus Edelstahl

Desweiteren können je nach Kundenanforderung die Gehäuse mit Lochbildern und Ausschnitten geliefert werden.

Erdung gemäß VDE 0660

Erdung gemäß VDE 0660

  • Erdungsset M6x16
  • DIN EN 60439-1:1994

Dichtung je nach Einsatzgebiet

Dichtung je nach Einsatzgebiet

  • Neoprendichtung 6x20 mm
  • Silikondichtung 6x20 mm
  • Silikondichtung 8x20 mm
  • EMV
  • Kombi-Dichtung IP Schutz sowie EMV Dichtung
  • Weiteres Dichtungsmaterial auf Anfrage


Durch die Sandwich-Technologie, d.h. der „Doppeldichtung“ außen und innen, werden zwei wichtige Anforderungen erfüllt.

Entwicklung neuer Dichtungssysteme. Flachdichtung – Schaumdichtung etc. nach Kundenspezifikationen.

Individuelle Oberflächen lieferbar

Individuelle Oberflächen lieferbar

  • Geschliffen Korn 240 oder 320
  • Pulverbeschichtet
  • Lackiert
  • Poliert
  • Elektropoliert
  • Satiniert
  • Glasperlen-gestrahlt
  • CleanLine Nano-Beschichtung (mehr Informationen hier »)
  • Laserbeschriftung
  • Prägung
  • Siebdruck
  • Gravur
  • Weitere Oberflächen auf Anfrage
