Technische Beschreibung
Stand und Anreihschränke IP54 in individueller Ausführung

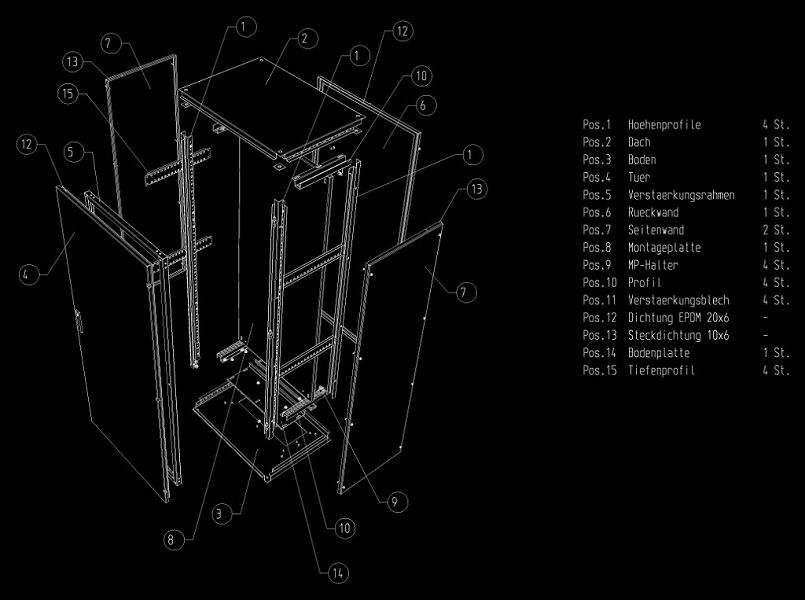

Konstruktionsbeispiel eines Standschranks aus Edelstahl

Konstruktionsbeispiel Download

Stand-und Anreihschränke IP54 in individueller Ausführung.pdf

Anfrage an info@steeldesign.de

Telefonische Beratung
0800 2646000




Bauart für Standschränke und Anreihschränke

Bauart für Standschränke und Anreihschränke

Basiskonstruktion mit Korpus, Tür und Edelstahlscharnier. Ihr Vorteil bei Stand- und Anreihschränken von STEELDESIGN sind überzeugende technische Details:

  • IP54 Dichtungssystem
  • Stabile mehrteilige Bodenbleche zum Einführen von Kabeln
  • Türen mit Verstärkungsrahmen
  • Alle Schränke lieferbar mit stabilen Sockeln (verschiedene Höhen auf Anfrage)



Schutzart IP54

  • Infos zu allen Schutzartklassen hier »

Material

Material

  • Edelstahl 1.4301, AISI 304
  • Edelstahl 1.4404, AISI 316L (V4A)
  • Edelstahl 1.4571, AISI 316Ti (V4A)
  • weiteres Material auf Nachfrage

Materialstärke

Materialstärke

  • Je nach Kundenanforderung sowie gewünschter Gehäusegröße zwischen 1,50 mm und 2 mm

Temperaturbereiche

Temperaturbereiche

  • -40°C bis +120°C

Prüfungen und Zertifikate

Prüfungen und Zertifikate

Anreihschränke:


Aufbau

Aufbau

Stand- und Anreihschränke

  • Stabile Rahmenkonstruktion
  • Einfaches Flanschsystem zum Anreihen der Schränke untereinander

Boden

Boden

  • 2-teilige Bodenbleche mit Schaumgummidichtung und tiefenverstellbaren Montageplatten, auch in der Standardausstattung

Türen

Türen

  • Robuste Türen mit Verstärkungsrahmen und Montageschienen
  • Türanschlag rechts
  • Türanschlag links
  • Mehrtürig
  • Mittelsteg fest
  • Mittelsteg demontierbar
  • Ohne Mittelsteg
  • Türverstärkung mit Querstreben zur Aufnahme von Kabelkanälen

Scharnierung

Scharnierung

  • Unsere Stand- und Anreihschränke werden mit Edelstahlscharnieren, Öffnungswinkel 180° geliefert
  • 3 Stk. in der Türkontur liegende Edelstahlscharniere für hohe Belastbarkeit.


Schließung













Schließung

Schließung

Wir bieten unsere Stand- und Anreihschränke mit einer Vielzahl verschiedener Verschlussmöglichkeiten an.

Vorreiberschließung aus:

  • Edelstahl
  • Zinkdruckguss
  • Verchromt


Diese entsprechenden Vorreiber haben einen Doppelbart von 3mm, einen Vierkant, einen Dreikant oder einen Schließzylinder.

Alternative Verschlussmöglichkeiten sind:

  • T-Griff
  • Schwenkhebel
  • Schlüsselschild

Erdung gemäß VDE 0660

Erdung gemäß VDE 0660

  • Erdungsset M6x16
  • DIN EN 60439-1:1994

Dichtung je nach Einsatzgebiet

Dichtung je nach Einsatzgebiet

  • Neoprendichtung 6x20 mm
  • Silikondichtung 6x20 mm
  • Silikondichtung 8x20 mm
  • Weiteres Dichtungsmaterial auf Anfrage

Montageplatte

Montageplatte

  • Stahlblech verzinkt / Edelstahl
  • 3 mm Materialstärke
  • Variabel in der Tiefenverstellung
  • Doppelführung oben / unten
  • Geeignet für Schwerlasteinbauten

Einbauten/ Zubehör für Stand- und Anreihschränke

Einbauten/ Zubehör für Stand- und Anreihschränke

Einbauten/ Zubehör für Stand- und Anreihschränke

Ihre Gehäuselösungen können nach Ihren Wünschen individuell vorgefertigt und bestückt werden:

  • Montageplatte
  • Reihenklemmen
  • Kabelverschraubung
  • Kranösen
  • Regendach
  • Flanschplatte
  • Sichtfenster
  • Aufsatzfenster
  • Schwenkrahmen
  • 19“ Rasterschienen


Desweiteren können je nach Kundenanforderung die Gehäuse mit Lochbildern und Ausschnitten geliefert werden.



Individuelle Oberflächen

Individuelle Oberflächen lieferbar

  • Geschliffen Korn 240 oder 320
  • Pulverbeschichtung
  • Lackierung
  • Poliert
  • Satiniert
  • Glasperlen-gestrahlt
  • CleanLine Nano-Beschichtung (mehr Informationen hier »)
  • Laserbeschriftung
  • Prägung
  • Siebdruck
  • Gravur
  • Weitere Oberflächen auf Anfrage



Download:

Stand-und Anreihschränke IP54 in individueller Ausführung.pdf
