Technische Beschreibung
ExLine - Klemmenkasten

Konstruktionsbeispiel

Bauart

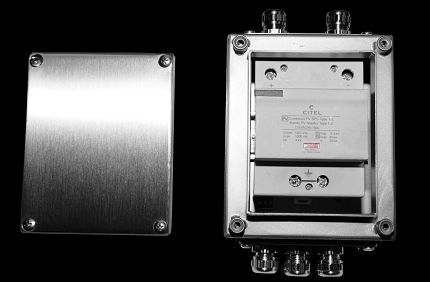

ExLine Klemmenkasten

Ihr Vorteil bei ExLine – Klemmenkästen  von STEELDESIGN sind überzeugende technische Details:

  • IP66 zertifiziertes Dichtungssystem
  • Explosionsgeschütztes Leergehäuse in der Zündschutzart Erhöhte Sicherheit "e"
  • Geschlossenes Edelstahlgehäuse: Wasser- und Staubdicht



Schutzart IP66

  • Infos zu allen Schutzartklassen hier »

Materialart

Material

  • Edelstahl 1.4301, AISI 304
  • Edelstahl 1.4404, AISI 316L (V4A)
  • Edelstahl 1.4571, AISI 316Ti (V4A)
  • Weiteres Material auf Nachfrage

Materialstärke

Materialstärke

  • Je nach Kundenanforderung sowie gewünschter Gehäusegröße zwischen 1,25 mm und 2 mm

Umgebungstemperatur

Umgebungstemperatur

Umgebungstemperaturbereich gemäß EN 60079-0:2007

a.) maximal   - 40°C bis +120°C bei Verwendung einer EPDM – Hitze Dichtung
b.) maximal   - 40°C bis +120°C bei Verwendung einer Silikonschaum – Dichtung

Prüfungen und Zertifikate

Prüfungen und Zertifikate

  • Unsere EX - Line Gehäuse besitzen eine VDE Kennzeichnung gemäß der Schutzgradprüfung nach EN 60529 IP66.


Schutzart:

  • EN 60529:1991 + A1:2000 / IEC 60529:1989 + A1:1999 maximal IP66

ATEX Klemmenkasten mit Typenschild

Konstruktionsmerkmale

  • Der Deckel liegt 2 mm nach innen versetzt auf dem Korpus auf
  • IP66: Schutz gegen Eindringen von Wasser / Staub, Messerkantenabdichtung ohne Spalt für alle Gehäusegrößen


Allgemeine Angaben

Die Standard-Leergehäuse und Anschlussflansche der EX – Line Typenreihe bestehen aus Edelstahl nach EN 10088. Die Gehäuse und Türen sind je nach Größe und Ausführung aus mindestens 1,25 mm dickem Edelstahlblech 1.4301 oder höherwertig als Kant- und Schweißkonstruktion gefertigt.

Zusätzlich zu den Schließungen können die Türen mit Multifunktionsmuttern verschraubt werden, die außerhalb des Dichtungsbereichs angeschweißt sind.

In der Tür, in der Rückwand, im Boden und in den Seitenwänden können Bohrungen und Aussparungen eingebracht werden. Diese dienen der Aufnahme von Kabel- und Leitungseinführungen nur in den vorgeschriebenen Schutzarten. Die Flanschplatten werden aus min. 2,0 mm dickem Edelstahlblech gefertigt und unter Verwendung von EPDM – Formdichtungen mit dem Gehäuse fest verschraubt.

Schließung Klemmenkasten

Schließung IP66

  • Aufgeschweißte Multifunktionsmuttern
  • Verschraubung mit Senkschrauben und Kegeleinführung, welche außerhalb des Dichtungsraumes angebracht sind

Wandbefestigung mit Wandlaschen

Wandbefestigung

  • Die Gehäusemontage kann durch außerhalb liegende Wandlaschen, die gegen verdrehen gesichert sind, erfolgen. Alternativ können die im Gehäuse befindlichen Einziehmuttern verwendet werden.

Typenschild Ex

Kennzeichnung

  • Zur Kennzeichnung wird auf dem Gehäuse ein Kennzeichnungsschild aus korrosions- und hitzebeständigem Material selbstklebend befestigt.
  • Das Kennzeichnungsschild enthält die in EN 60079-0:2006, Abschnitt 29 geforderten Daten.

Atex Gehäuse

Für die einzelnen Aufbauten gibt es entsprechendes Zubehör

  • Gasdruckfeder
  • Erdungsband
  • Weiteres Zubehör kann nach Anfrage gefertigt werden

Einbauten Zubehör


Einbauten/Zubehör

Einbauten/ Zubehör

Ihre Gehäuselösungen können nach Ihren Wünschen individuell vorgefertigt und bestückt werden:

Zum Befestigen von Einbauteilen kann im Innern des Gehäuses über Gewindebolzen eine Montageplatte eingeschraubt werden.

Wird das Gehäuse mit verschiedenen An- und Einbauteilen zu einem elektrischen Betriebsmittel (z.B. Steuerung) weiterentwickelt, ist eine neue Zulassung des Gesamtgerätes erforderlich

  • Montageplatte
  • Reihenklemmen
  • Wandlaschen-Set
  • Zubehörteile aus Edelstahl
  • Flanschplatten

Desweiteren können je nach Kundenanforderung die Gehäuse mit Lochbildern und Ausschnitten geliefert werden.

Flanschdichtung

Dichtung

Flanschdichtungen:

a.) EPDM Hitze Dichtungsrahmen 2 mm dick einseitig selbstklebend, Temperaturbeständigkeit:(- 40°C bis + 120°C)

Deckeldichtung:

  • Silikonschaum Profil 7 x 10 mm einseitig selbstklebend für die Gehäusetüre
  • Temperaturbereich:(- 40°C bis + 120°C)

Oberfläche

Oberfläche

Individuelle Oberflächen lieferbar

  • Geschliffen Korngröße 240
  • Geschliffen Korngröße 320
  • Poliert
  • Elektropoliert
  • Satiniert
  • Glasperlen-gestrahlt
  • CleanLine Nano-Beschichtung (mehr Informationen hier »)
  • Laser beschriftet
  • Prägung
  • Siebdruck
  • Gravur
  • Weitere Oberflächen auf Anfrage
