Technische Beschreibung
Bauform Überdruckgekapselte Gehäuse

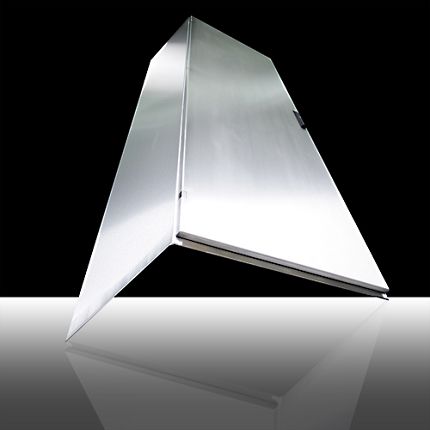

Konstruktionsbeispiel eines überdruckgekapselten Gehäuses aus Edelstahl

Um das Eindringen von zündfähigen Medien zu verhindern, werden die Gehäuse mit permanentem Überdruck versehen.

Der Überdruck wird über zukaufbare pneumatische Steuereinheiten geregelt.

Um dieser Mehrbelastung entgegenzuwirken, wird das Gehäuse von innen mit einem Verstärkungsrahmen versehen.


Bauart

Basiskonstruktion mit Korpus, Tür und Edelstahlscharnier.
Ihr Vorteil bei Überdruckgekapselten Gehäusen von STEELDESIGN sind überzeugende technische Details:

  • IP66 / IP65 Dichtungssystem (Zusammenarbeit mit einem Partner)
  • Stabile Bodenbleche
  • Zusätzlicher Verstärkungsrahmen
  • Im Gehäuse besteht ein permanenter Überdruck



Schutzart IP66

  • Infos zu allen Schutzartklassen hier »

Material

Material

  • Edelstahl 1.4301, AISI 304
  • Edelstahl 1.4404, AISI 316L (V4A)
  • Edelstahl 1.4571, AISI 316Ti (V4A)

Materialstärke

Materialstärke

  • Materialstärke > = 2mm

Temperaturbereiche

Temperaturbereiche

  • -40°C bis +120°C

Prüfungen und Zertifikate

Prüfungen und Zertifikate

Standschränke / Wandgehäuse / Druckergehäuse

  • Schutzartprüfung IP66

Aufbau

Aufbau

  • Vollverschweißte Grundkonstruktion

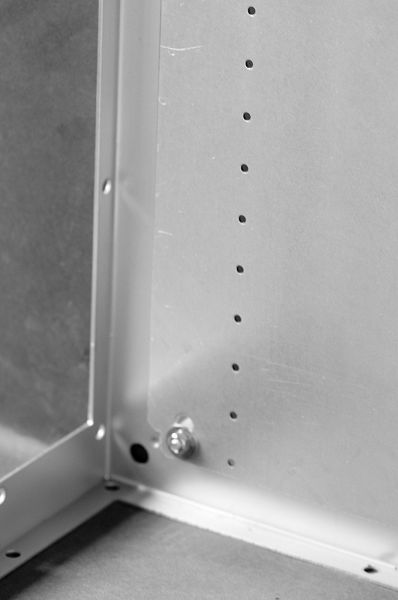

  • Zusätzlicher Verstärkungsrahmen im Korpus und Deckel wird angebracht

Türen

Türen

  • Robuste Türen mit Verstärkungsrahmen und Montageschienen
  • Türanschlag rechts
  • Türanschlag links
  • Mittelsteg fest
  • Türverstärkung mit Querstreben zur Aufnahme von Kabelkanälen

Scharnierung

Scharnierung

• Überdruckgekapseltes Gehäuse werden mit Edelstahlscharnieren, Öffnungswinkel 180° geliefert


Schließung

Schließung

Wir bieten unsere Überdruckgekapselten Gehäuse mit einer Vielzahl verschiedener Verschlussmöglichkeiten an.

Vorreiberschließung aus:

  • Edelstahl
  • Zinkdruckguss
  • Verchromt

Diese entsprechenden Vorreiber haben einen Doppelbart von 3mm, einen Vierkant, einen Dreikant oder einen Schließzylinder.

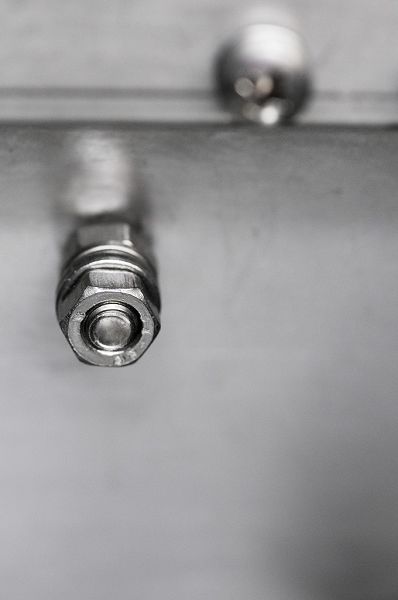

Erdung gemäß VDE 0660

Erdung gemäß VDE 0660

  • Erdungsset M6x16
  • DIN EN 60439-1:1994

Dichtung

Dichtung je nach Einsatzgebiet

  • Dichtungsmaterial auf Anfrage

Montageplatte

Montageplatte

  • Stahlblech verzinkt / Edelstahl
  • 2 – 3 mm Materialstärke

Einbauten/ Zubehör für Überdruckgekapselten Gehäusen

Einbauten/ Zubehör für Überdruckgekapselten Gehäusen

Ihre Gehäuselösungen können nach Ihren Wünschen individuell vorgefertigt und bestückt werden:

  • Zubehör auf Anfrage

Des Weiteren können, je nach Kundenanforderung, die Gehäuse mit Lochbildern und Ausschnitten geliefert werden.

Individuelle Oberflächen

Individuelle Oberflächen lieferbar

  • Geschliffen Korn 240 oder 320
  • Oberflächen auf Anfrage
