Technische Beschreibung
Klemmenkästen IP66 bis IP68 in individueller Ausführung

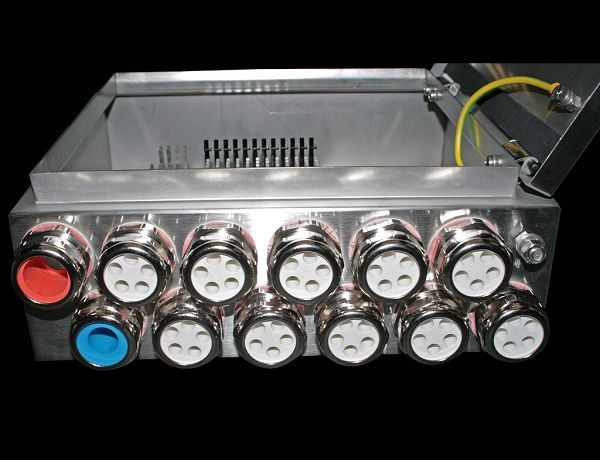

Konstruktionsbeispiel eines Klemmenkastens aus Edelstahl

Konstruktionsbeispiel Download

  Klemmenkästen bis IP68 in individueller Ausführung.pdf

Anfrage an  info@steeldesign.de

Telefonische Beratung
0800 2646000


Stellen Sie sich Ihr individuelles Gehäuse zusammen. Sollten Sie zusätzliche Spezifikationen benötigen, die auf dieser Seite nicht vorgestellt wurden: rufen Sie uns an, wir beraten Sie ausführlich über alle Konstruktions- und Produktionsmöglichkeiten.


Bauart

Bauart

Basiskonstruktion mit Korpus und Deckel. Ihr Vorteil bei Klemmenkästen von STEELDESIGN ist ein einzigartiges zum Teil patentiertes Dichtungskonzept:

  • Gehäusegeometrie, Zusammenspiel zwischen Korpus, Deckel und Dichtungssystem
  • Aufgeschweißte Multifunktionsmuttern mit Selbstzentrierungssystem
  • Individuelle Ausstattung
  • Freie Wahl der Gehäusegröße


Schutzart

  • Infos zu allen Schutzarten hier »

Material

Material

  • Edelstahl 1.4301, AISI 304
  • Edelstahl 1.4404, AISI 316L (V4A)
  • Edelstahl 1.4571, AISI 316Ti (V4A)
  • Weiteres Material auf Nachfrage

Materialstärke

Materialstärke

  • Je nach Kundenanforderung sowie gewünschter Gehäusegröße zwischen 1,25 mm bis 5 mm

Temperaturbereiche

Temperaturbereiche

  • -40˚C bis +120˚C

Prüfungen und Zertifikate

Prüfungen und Zertifikate

  • Schutzartprüfung IP66 bis IP68
  • PDF Download hier »

Konstruktionsmerkmale

Konstruktionsmerkmale

  • Der Deckel liegt 2 mm nach innen versetzt auf dem Korpus auf
  • IP68: Schutz gegen Eindringen von Wasser / Staub, Messerkantenabdichtung für alle Gehäusegrößen

Schließung


Schließung

Schließung

  • Aufgeschweißte Multifunktionsmuttern mit Selbstzentrierungssystem
  • Verschraubung mit Senkschrauben und Kegeleinführung, welche außerhalb des Dichtungsraumes angebracht sind


Optional:

  • Zusätzliches Edelstahlscharnier
  • Schließung erfolgt dennoch über die Verschraubung

Wandbefestigung

Wandbefestigung

  • IP66: Befestigungsbohrung Durchmesser 7 mm

  • IP67 / IP68: Gehäuse ohne Befestigungsbohrung


Optional:

  • Befestigung erfolgt über angeschweißte Wandlaschen mit Befestigungsbohrung (bitte bei Bestellung angeben)

Erdung gemäß VDE



Erdung gemäß VDE

  • M6x12
  • DIN EN 60439-1:1994


Dichtung je nach Einsatzgebiet

Dichtung je nach Einsatzgebiet

  • Silikondichtung 7x10mm
  • EMV
  • Weiteres Dichtungsmaterial auf Anfrage

Montage / Zubehör

Montage/ Zubehör. Individuell  vorgefertigt und bestückt, z. B.

  • Angeschweißter Montagewinkel aus Edelstahl
  • Montageplatte
  • Reihenklemmen
  • Wandlaschen-Set
  • Flanschplatte
  • Sichtfenster
  • Aufsatzfenster
  • Zubehör aus Edelstahl
  • Lochbilder in Lasertechnik
  • Ausschnitte in Lasertechnik
  • Andere Ausstattung auf Anfrage


Desweiteren können je nach Kundenanforderung die Gehäuse mit Lochbildern und Ausschnitten geliefert werden.


Individuelle Oberflächen

Individuelle Oberflächen lieferbar

  • Geschliffen Korn 240 oder 320
  • Pulverbeschichtung
  • Lackierung
  • Poliert
  • Satiniert
  • Glasperlen-gestrahlt
  • CleanLine Nano-Beschichtung (mehr Informationen hier »)
  • Laserbeschriftung
  • Prägung
  • Siebdruck
  • Gravur
  • Weitere Oberflächen auf Anfrage



Download:

 Klemmenkästen bis IP68 in individueller Ausführung.pdf
