Technische Beschreibung

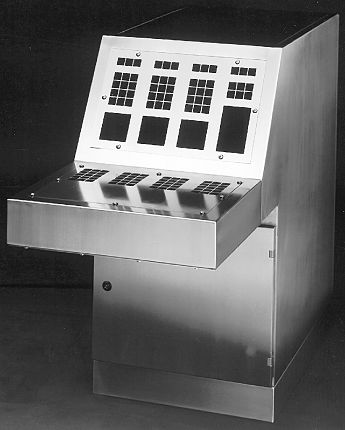

Pulte aus Edelstahl

Unsere Pult-Lösungen von IP66, IP69 bis zum HygienicDesign sind nach Kundenanforderungen lieferbar.

Konstruktionsbeispiel

Bauart

Bauart

Basiskonstruktion mit Korpus, Tür und Edelstahlscharnier. Ihr Vorteil bei PULTE von STEELDESIGN sind überzeugende technische Details:

  • IP66 zertifiziertes Dichtungssystem
  • IP69 zertifiziertes Dichtungssystem
  • Hygienic Design
  • Gehäusegeometrie sowie Zubehör
  • Komplettlösung lieferbar
  • Überdruckgekapselte Ausführung möglich



Schutzart IP66

  • Infos zu allen Schutzartklassen hier »

Material

Material

  • Edelstahl 1.4301, AISI 304
  • Edelstahl 1.4404, AISI 316L (V4A)
  • Edelstahl 1.4571, AISI 316Ti (V4A)
  • Weiteres Material auf Nachfrage

Materialstärke

Materialstärke

  • Je nach Kundenanforderung sowie gewünschter Gehäusegröße zwischen 1,25 mm und 3 mm

Temperaturbereiche

Temperaturbereiche

  • -40°C bis +120°C

Prüfungen und Zertifikate

Prüfungen und Zertifikate

  • Schutzartprüfung IP66

Tür und Aufbau

Tür und Aufbau

  • Türanschlag rechts
  • Türanschlag links
  • Pulttür Anschlag oben / unten


Für die einzelnen Aufbauten gibt es entsprechendes Zubehör

  • Auflaufnase für die Tür
  • Gasdruckfeder
  • Türaufsteller
  • Klappenaufsteller
  • Erdungsband
  • Weiteres Zubehör kann nach Anfrage gefertigt werden

Schließung IP66

Schließung IP66

Wir bieten unsere PULTE mit einer Vielzahl an verschiedenen Verschlussmöglichkeiten an.

Vorreiberschließung aus:

  • Edelstahl
  • Zinkdruckguss
  • Verchromt

Diese entsprechenden Vorreiber haben einen Doppelbart von 3mm, einen Vierkant, einen Dreikant oder einen Schließzylinder.

Scharnierung

Scharnierung

Unsere Wandgehäuse können wahlweise mit verschiedenen Arten von Scharnieren geliefert werden:

  • Unter der Türkontur innenliegende Edelstahlscharniere, die Tür hat einen Öffnungswinkel von 130°
  • Alternativ gibt es in der Türkontur liegende Edelstahlscharniere, Öffnungswinkel 180°
  • Hebe-Senk Scharnier für Hygienic Design Applikationen.

Einbauten/ Zubehör


Einbauten/ Zubehör

Einbauten/ Zubehör

Ihre Gehäuselösungen können nach Ihren Wünschen individuell vorgefertigt und bestückt werden:

  • Montageplatte
  • Reihenklemmen
  • Flanschplatte
  • Sichtfenster
  • Aufsatzfenster
  • Wandlaschen-Set
  • Kabelverschraubung
  • Regendach
  • Zubehörteile aus Edelstahl

Desweiteren können je nach Kundenanforderung die Gehäuse mit Lochbildern und Ausschnitten geliefert werden.

Erdung gemäß VDE 0660

Erdung gemäß VDE 0660

  • Erdungsset M6x16
  • DIN EN 60439-1:1994

Dichtung je nach Einsatzgebiet

Dichtung je nach Einsatzgebiet

  • Neoprendichtung 6x20 mm
  • Silikondichtung 6x20 mm
  • Silikondichtung 8x20 mm
  • EMV
  • Kombidichtung EMV-Dichtung sowie IP Schutz- Dichtung
  • Hygienic Design Dichtung
  • Weiteres Dichtungsmaterial auf Anfrage

Oberfläche

Oberfläche

Individuelle Oberflächen lieferbar

  • Geschliffen Korngröße 240
  • Geschliffen Korngröße 320
  • Pulverbeschichtet
  • Lackiert
  • Poliert
  • Elektropoliert
  • Satiniert
  • Glasperlen-gestrahlt
  • CleanLine (Nano-Beschichtung)
  • Laser beschriftet
  • Prägung
  • Siebdruck
  • Gravur
  • Weitere Oberflächen auf Anfrage
